Замок електромеханічний EFF EFF 819-14V92B45E45 BS45мм 92мм FP24 SS R DIN_MP SOL 12V NC EI

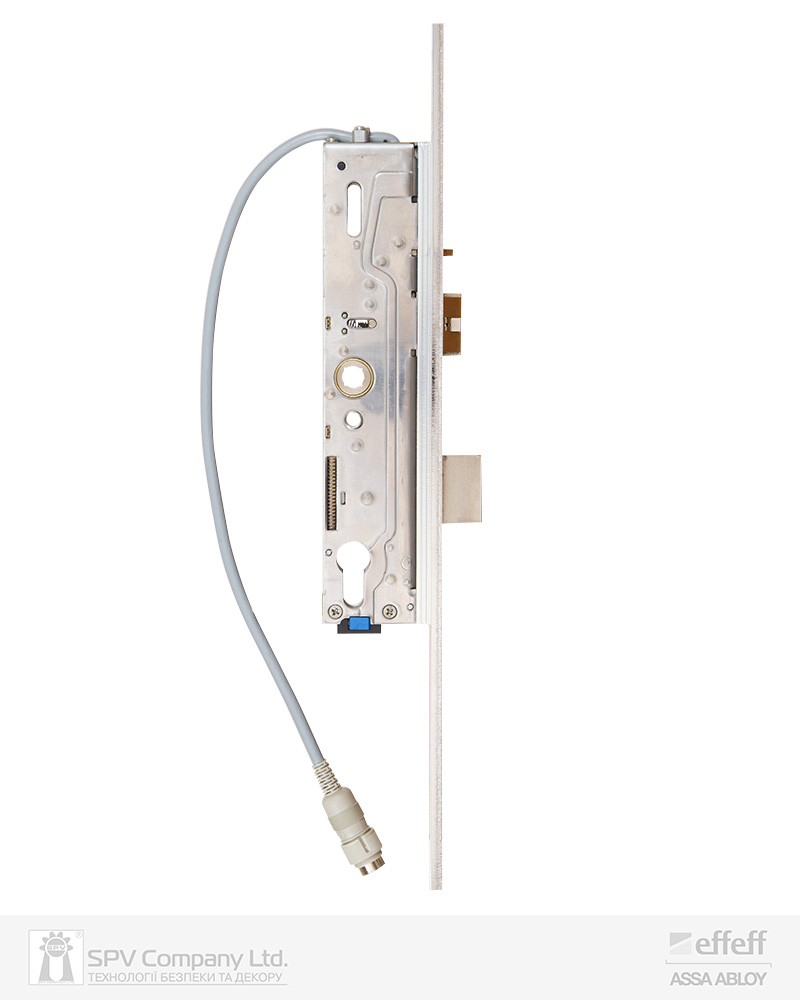

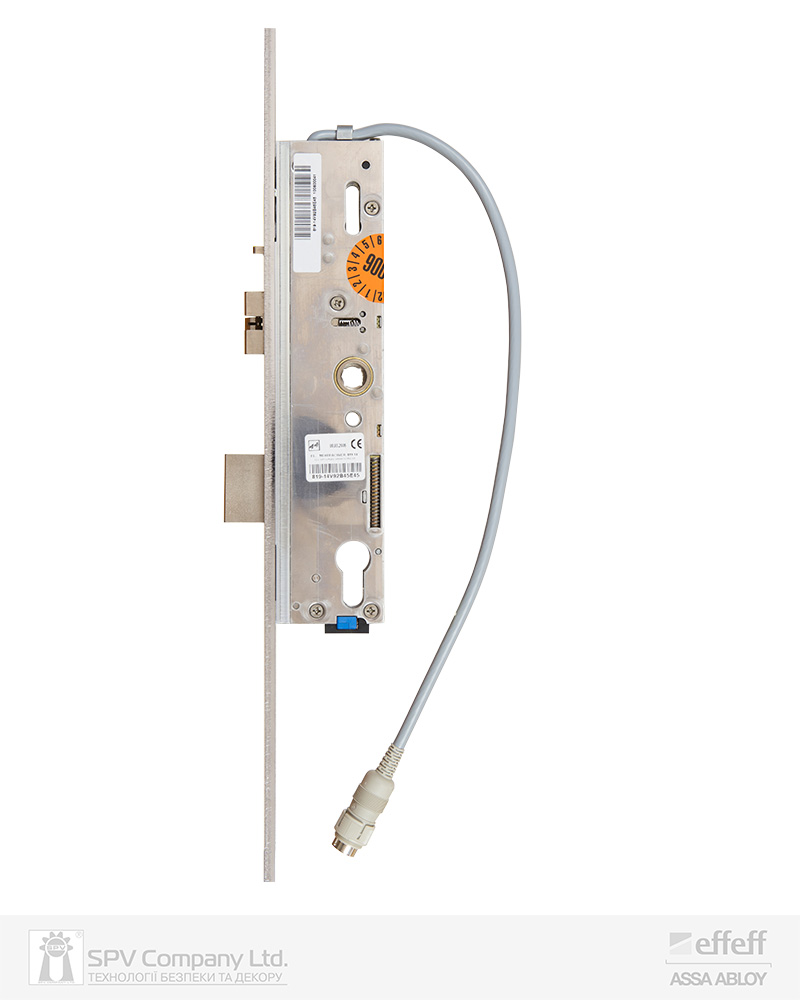

Електромеханічний багаторигельний однонаправлений соленоїдний замок EFF EFF 819-14V92B45E45 з функцією керування ручками електричним імпульсом ззовні і зсередини приміщення призначений для вузькопрофільних металопластикових, алюмінієвих та металевих профільних протипожежних дверей спеціального призначення таких об’єктів, як промислові підприємства, лікарні, комерційні та торгові організації, як основний замок підвищеної надійності, що ідеально підходить для багатоточкового замикання дверей, які потребують більшої міцності.

Переваги:
- забезпечення зручного контрольованого проходу: ззовні та зсередини приміщення ручки замка керуються електричним імпульсом, можливості побудови системи розмежування контролю доступу;
- гарантоване механічне блокування замка при зачиненні дверей: замок споряджено додатковим механізмом самозамикання, двері замикаються самі, щойно дверна стулка стане у пройму (дверну коробку), для переходу замка в замкнений стан не потрібно електричного живлення - замок самостійно замикається завжди і постійно;
- конструктив механізму самозамикання: об’єднаний з механізмом додаткового косого ригеля таким чином, щоб механізм блокування замка при зачиненні дверей включився в дію тільки при умові, коли відбудеться одночасне натискання обох ригелів – механізму самозамикання та додаткового косого ригеля;
- керування замковим DIN-циліндром: виключно для механічного резервного відмикання замка, можливість замикати замок від ключа заблокована, оскільки конструктив замка передбачає функцію гарантованого самозамикання;
- ригельна система замикання:  закалені ригеля з нержавіючої сталі 60HRC, стійкі до механічного навантаження, з надвисоким опором до корозії металу;
- замок зломостійкий: 3-й клас, навантаження на основний ригель до 1020кг, на додатковий косий ригель – до 510кг, використання потужної трьохригельної системи замикання, вихід ригелів - 20,5мм, збільшення зломостійкості до 4-го класу при встановленні у двері висотою понад 2,5м додаткового четвертого ригеля замикання;
- основні виходи для індикації: контакт положення замикаючого ригеля (спрацьовує, коли ригель висуното на 90% від повної глибини замикання), контакт руху зовнішньої ручки, контакт руху внутрішньої ручки, контакт замкового DIN-циліндра;
- додаткові виходи для індикації: вбудований універсальний безпотенційний мікровимикач для визначення часу перебування дверей у відімкненому положенні, який забезпечує дистанційно отримувати ситуацію навколо дверей для обробки даних замка в локальній системі СКУД, контакт замкового DIN-циліндра додатково можна використовувати, як контакт для підключення датчиків руху, електричних вимикачів у приміщенні об’єкту, і т.п.;
- замок може застосовуватись в протипожежних дверях вогнестійкістю ЕІ30 (згідно EN 1634-1);
- обробка корпусу замка: сталь хромована.

Особливості:

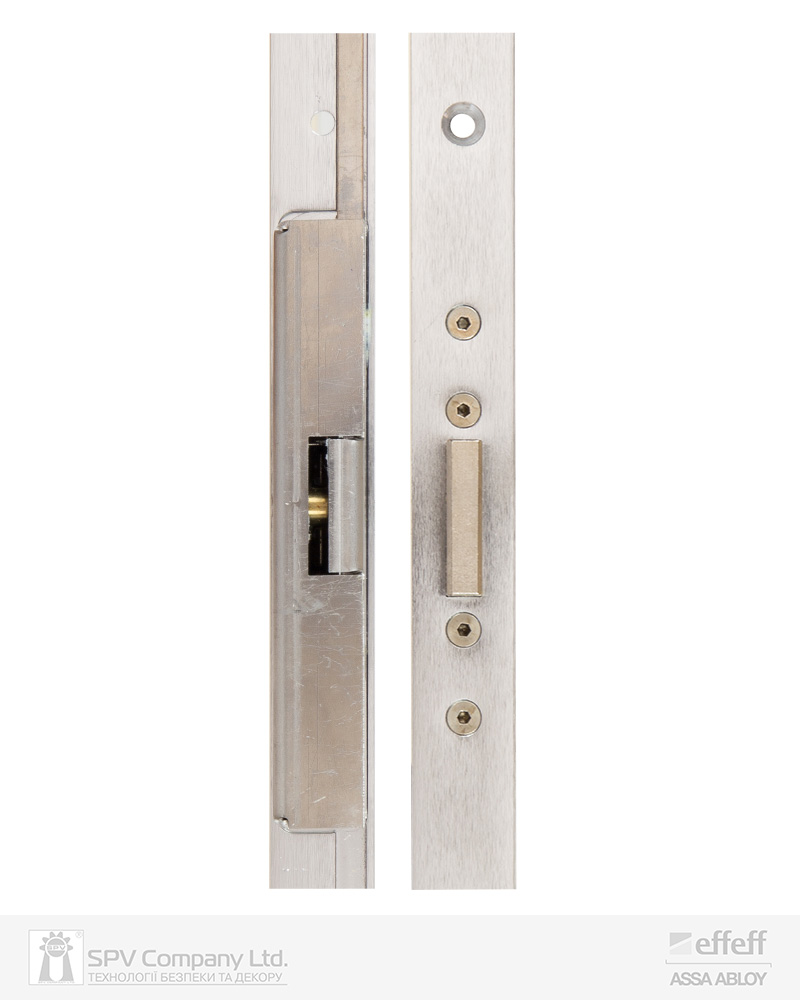

- замок правосторонній R: додатковий косий ригель однонаправленної дії;
- робоча напруга: 12В постійного струму, опційно – моделі на 24В постійного струму;
- електромеханічна функція: нормально замкнений, коли замок під напругою при керуванні електричним імпульсом ручки замка входять у зчеплення з мехазімом замка для можливості його відмикання (ручки активні при їх натисканні), коли напруга відсутня ручки замка виходять з-під зчеплення механізма замка і не діють при їх натисканні, замок залишається в зачиненому положенні (ручки не активні при їх натисканні);
- споживання електричного струму: робоче - 270мА, мінімальне – 120мА, пікове – до 500мА;
- споживання електричного струму: робоче - 270мА, мінімальне – 120мА, пікове – до 500мА;

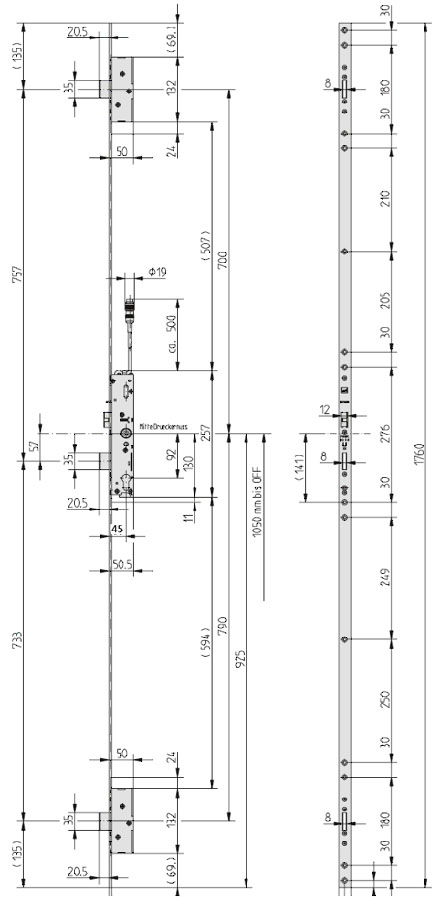

- BeckSet: 45мм;
- міжосьова відстань: 92мм;

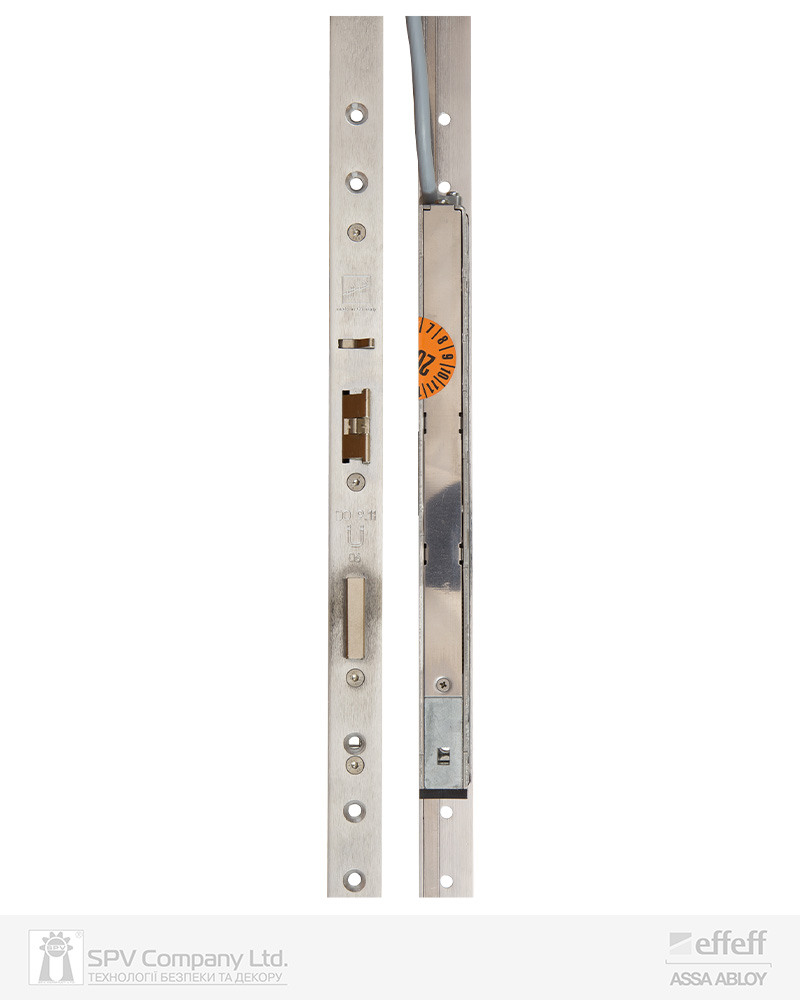

- передня (торцева) планка корпусу замка: 1760х24х6мм, прямокутна, симетрична, ширина 24мм, товщина 6мм, хромована сталь;

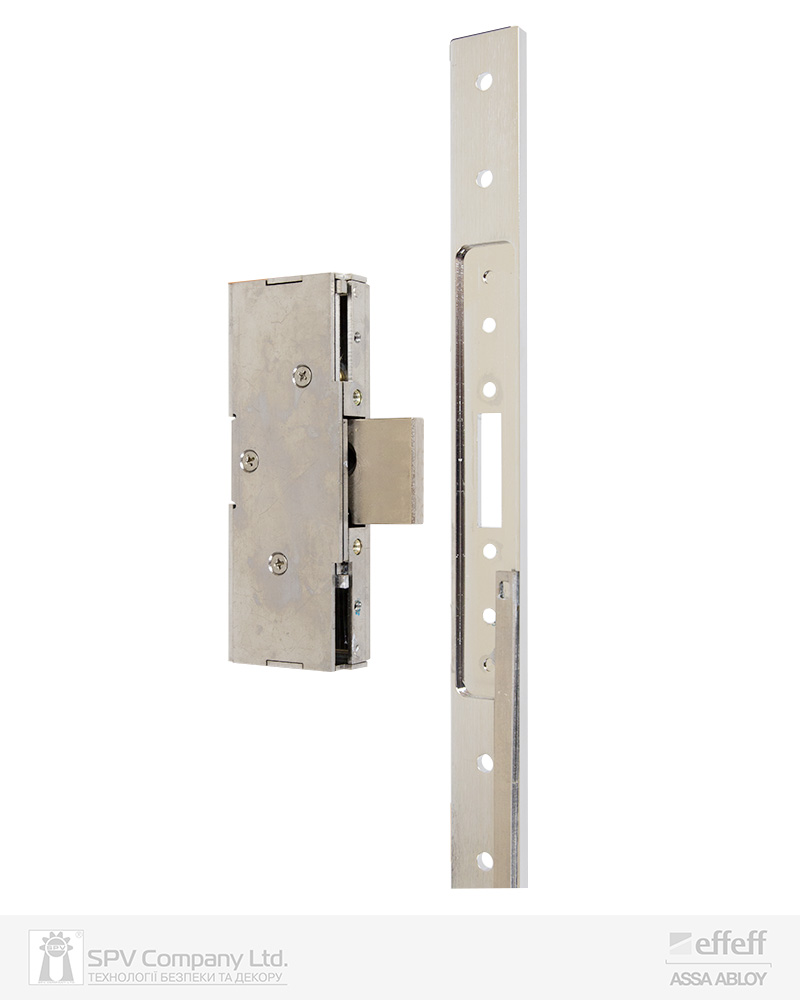

- зворотна планка EFF EFF 819ZBS1766SBL00: суцільна, висота 1760мм, товщина 6мм,  входить до комплектації замка, існує додатковий модельний ряд по комплектації зворотних планок;
- необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,5 - 4,0мм.

Додаткові аксесуари:

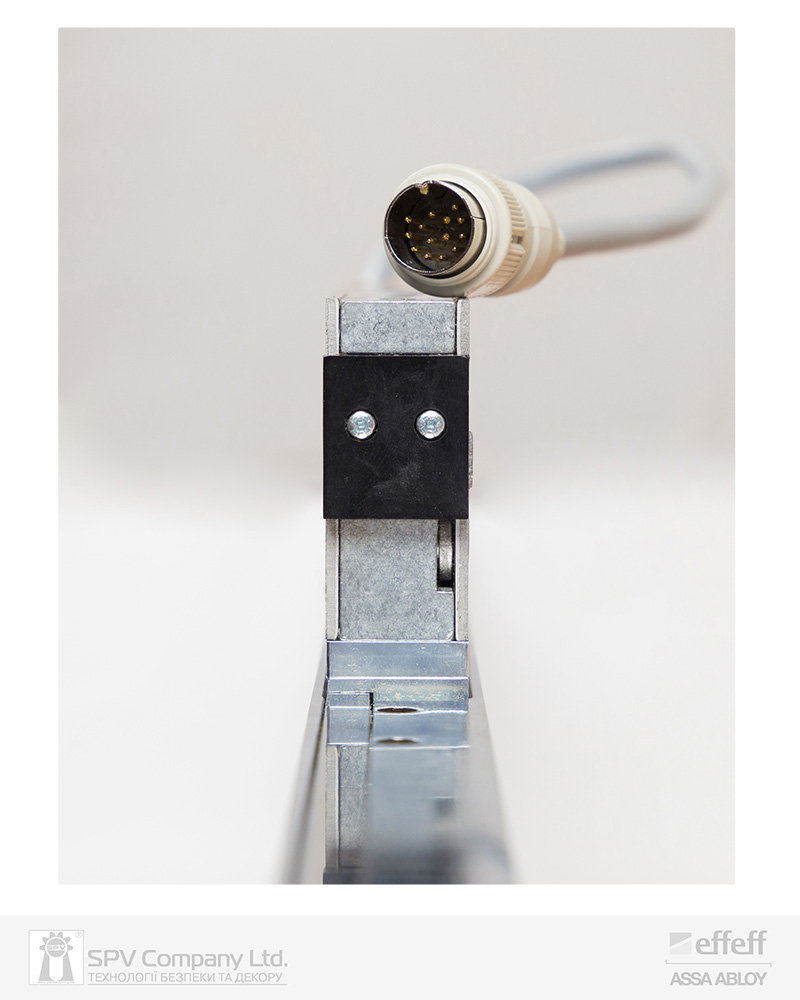

- кабель з’єднання з круглим роз’ємом EFF EFF: 809ZBKAB-04--00 (довжина 9,5м, кількість жил – 14);
- кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням;
- блок живлення EFF EFF: 1002-12-4,5--00 (12В постійного струму 4,5А);
- циліндр DIN-стандарту: двосторонній, необхідна симетрія підбирається професійним фахівцем;
- комплекти зворотних планок EFF EFF з трьох чатин під кожен ригель: 819ZBS0212SBL00 (товщиною 2мм), 819ZBS0213SBL00 (товщиною 3мм), 819ZBS0216SBL00 (товщиною 6мм), 819ZBS0218SBL00 (товщиною 8мм);
- комплекти суцільних зворотних планок EFF EFF висотою 1760мм: 819ZBS1762SBL00 (товщиною 2мм), 819ZBS1763SBL00 (товщиною 3мм), 819ZBS1766SBL009 (товщиною 6мм);
- комплекти торцевих планок EFF EFF додаткової висоти: 819ZBV027----00 (висота 270мм, товщина 2мм, 819ZBV035----00 (висота 350мм, товщина 3мм), 819ZBV027----00 (висота 550мм, товщина 6мм);
- комплекти зворотних планок EFF EFF додаткової висоти: 819ZBV0273SBLOO (висота 270мм, товщина 3мм), 819ZBV0353SBLOO (висота 350мм, товщина 3мм), 819ZBV0553SBLOO (висота 550мм, товщина 3мм), 819ZBV0276SBLOO (висота 270мм, товщина 6мм), 819ZBV0356SBLOO (висота 350мм, товщина 6мм), 819ZBV0556SBLOO (висота 550мм, товщина 6мм);
- фурнітура EFF EFF: 809ZB02------35 (суцільний щиток, нержавіюча сталь, ширина 35мм, захисна накладка для циліндра, для дверей 30-45мм);
- фурнітура EFF EFF: 809ZB02------44 (суцільний щиток, алюміній, ширина 35 мм, захисна накладка для циліндра, для дверей 30-45 мм);
- штоки EFF EFF суцільні 9мм: 809-ZXV-105--00 (довжина 105 мм для дверей 56 мм), інші штоки з кроком довжини 5мм до 140 мм, для дверей товщиною від 56мм до 91мм;
- набір гвинтів кріплення EFF EFF: 809-ZS-040---00 (довжина 40 мм, для дверей 33-37 мм), інші набори гвинтів кріплення з кроком довжини 5мм до 110 мм, для дверей товщиною від 38мм до 107мм.

Комплектація:

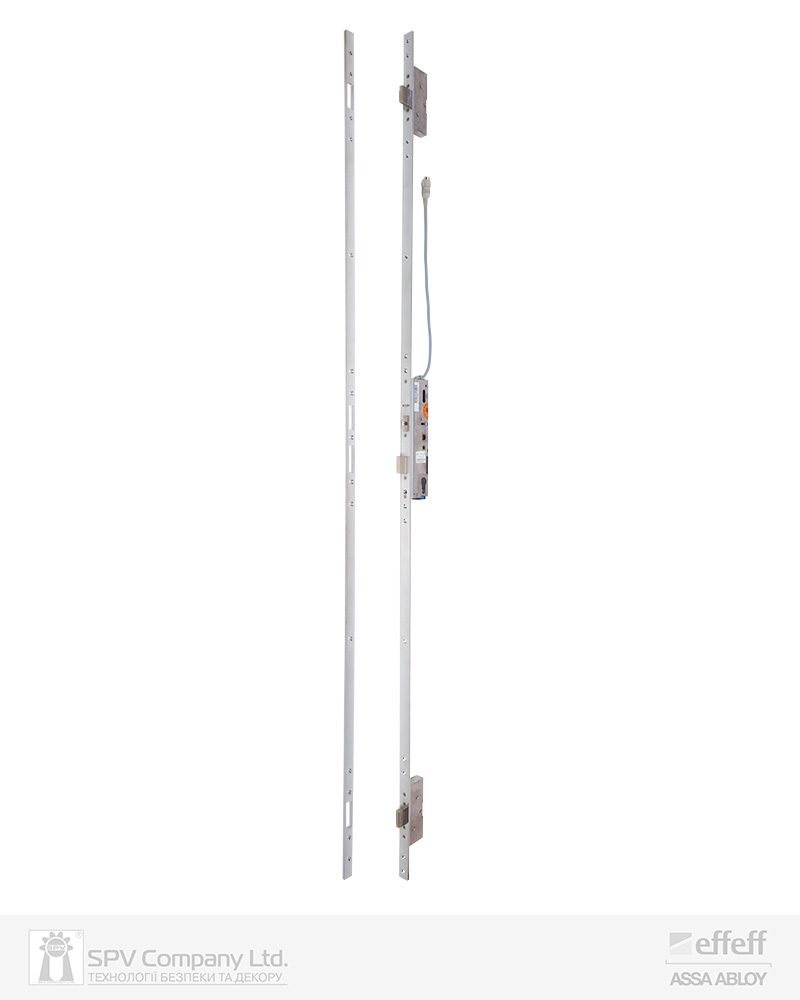

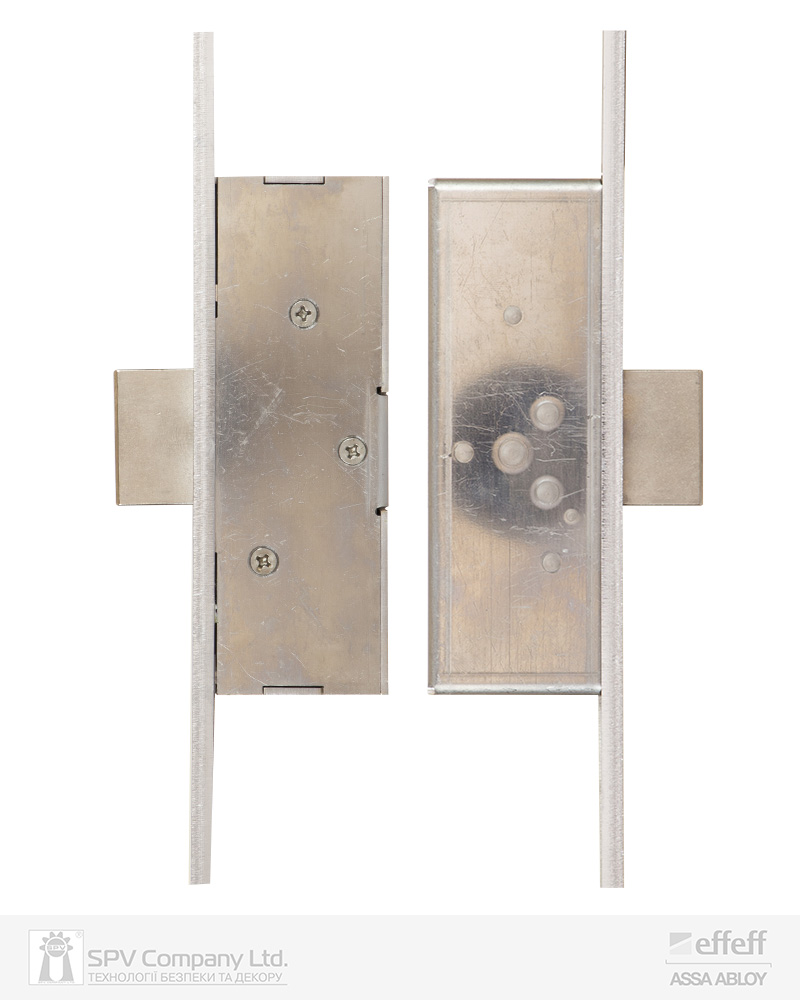

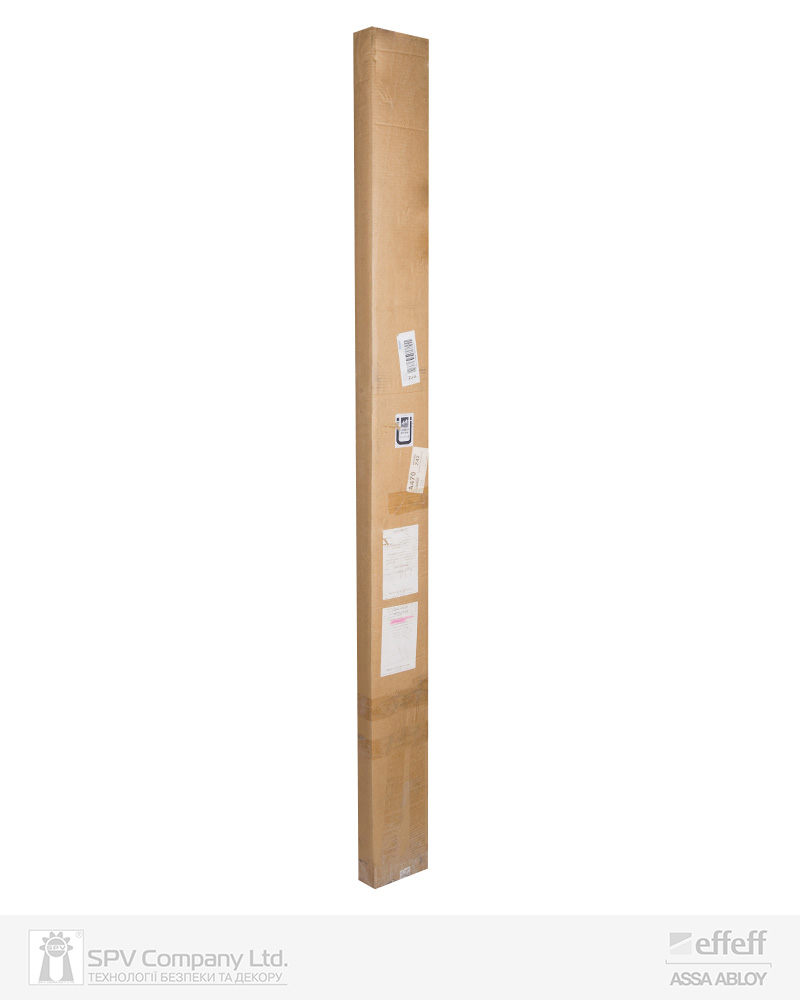

комплект замка EFF-EFF 819-14V92B45E45 (один основний та два додаткові замки, торцева планка товщиною 6 мм), зворотна планка EFF EFF 819ZBS1766SBL00 (суцільна, висота 1760 мм, товщина 6 мм), монтажний комплект з елементами кріплення, паспорт-інструкція користувача, пакувальна упаковка.
