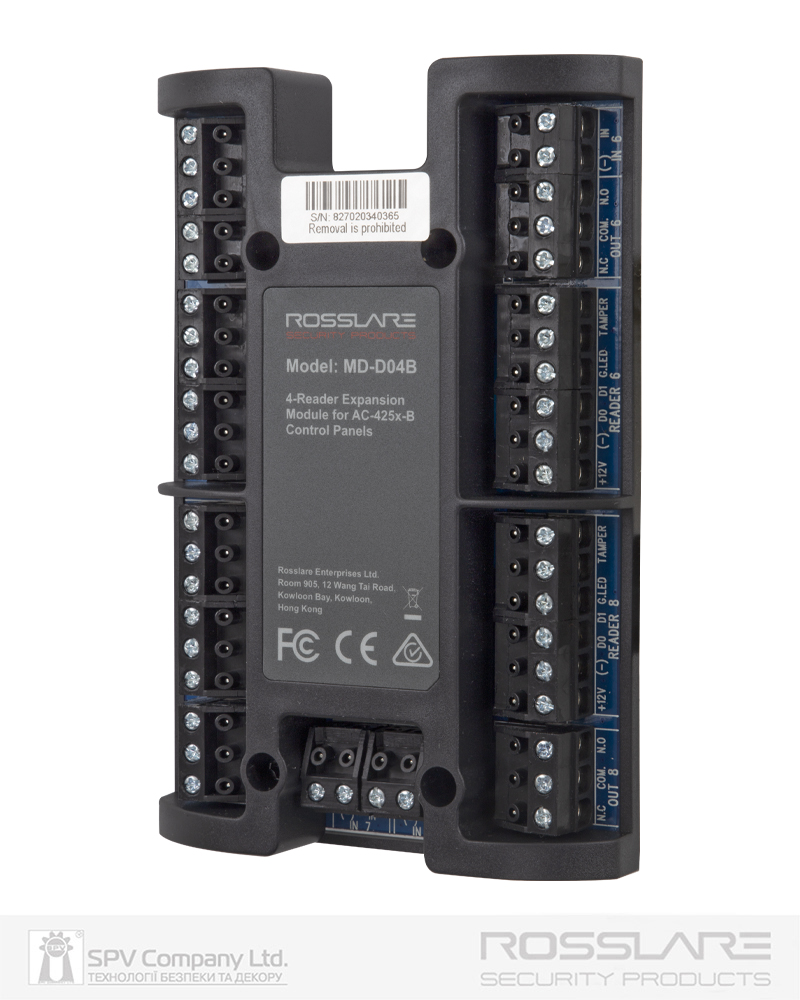

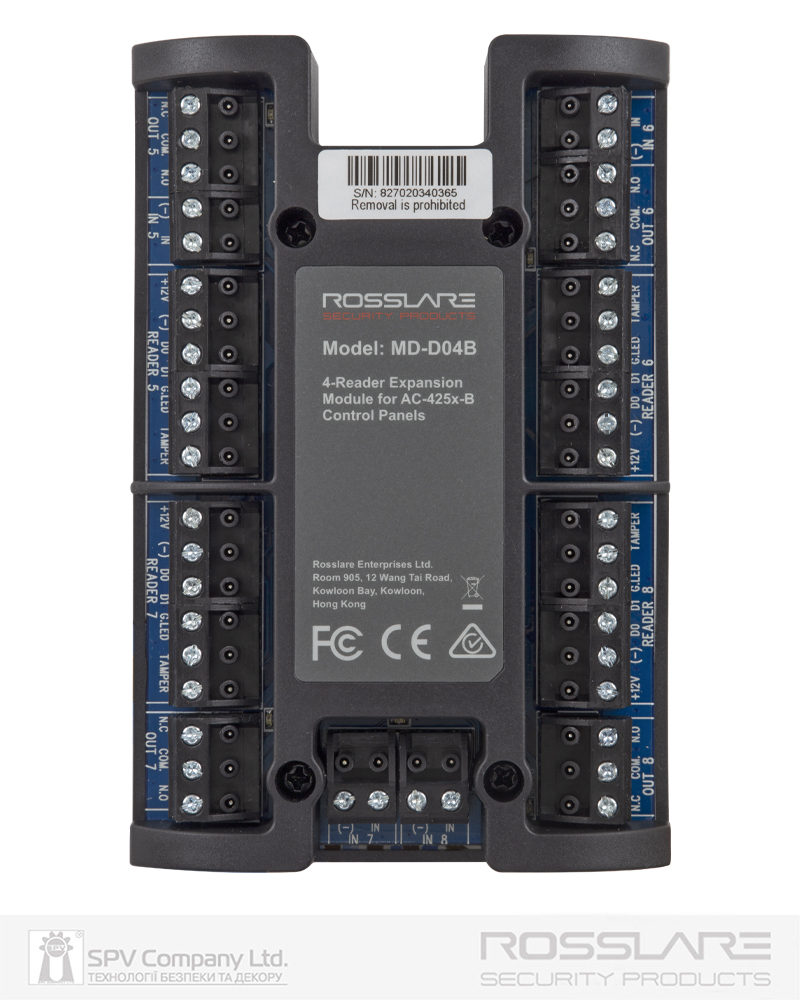

Плата розширення ROSSLARE MD-D04B до AC425B/AC425IP-B

MD-D04B - це додаткова плата розширення для використання з мережевими контролерами управління доступом AC-425x-B компанії Rosslare.
Плата розширення додає додаткові 4 (чотири) входи для зчитувачів Wiegand (підтримує клавіатури, RFID та біометричні); 4 (чотири) релейних виходи (5 A 30 V NO / NC Form-C) та 4 (чотири) контрольовані входи на панель управління доступом.
Як результат, контролер AC-425x-B з розширенням MD-D04B може підтримувати загалом 8 (вісім) зчитувачів та керувати доступом восьми дверей на вхід або чотирма дверима на вхід та вихід. .
Підключити можна будь-яку клавіатуру, зчітувач карток або біометричний зчитувач, що підтримує формати передачі Wiegand або Clock & Data.
Контролер AC-425x-B має повний контроль над додатковими зчитувачами, входами та виходами плати розширення MD-D04B.
Входи та виходи можна налаштувати за допомогою програмного забезпечення контролю доступу, такого як Rosslare AxTraxNG ™ (безкоштовно до 256 зчітувачів в системі).
Програмно також налаштовується формат передачі даних зі зчитувача до контролеру та топологію вхідного з'єднання.

Кожен електрічний вхід може мати чотири стани - нормально розімкнений, нормально замкнутий, нормально розімкнений і контрольований 1-м або 2-ма резисторами, та нормально замкнутий, контрольований 1-м або 2-ма резисторами.
Це надає можливість контролювати таки стани моніторінгу:
Неконтрольовані входи (без резисторів) мають два стани:
 Нормальний (NC/NO)
 Ненормальний (Протилежні)
Контрольовані входи (з 1-м або 2-ма резисторами) мають три стани:
 Нормальний стан
 Ненормальний стан
 Пошкоджений стан
Пошкоджений стан надає інформацію про спробу несанкціонованого доступу через вхідний контур або встановлення несправних апаратних засобів СКД.

Технічні характеристики:
-    Напруга живлення: 12 В постійного струму від контролеру
-    Інтерфейс зі зчитувачами: відповідно до інтерфейсів, яки підтримуються контролером та програмним забезпеченням AxTraxNG
-    Вихідна напруга для живлення зчитувачів: 12 В постійного струму, максимальний струм споживання зчитувача 300 мА для кожного
-    Вихідні реле:
Кількість реле: 4
Тип реле: SPDT (Form-C (NO/COM/NC))
Максимальні параметри комутації: 5 A @ 30 VDC або 5 A @ 30 VAC
Кількість входів: 4
Максимальні напруга на входах: 5VDC
-    Розміри (ширина х висота х товщина), мм:  75,9 х 115 х 32,5
-    Вага: 0,0982 кг
