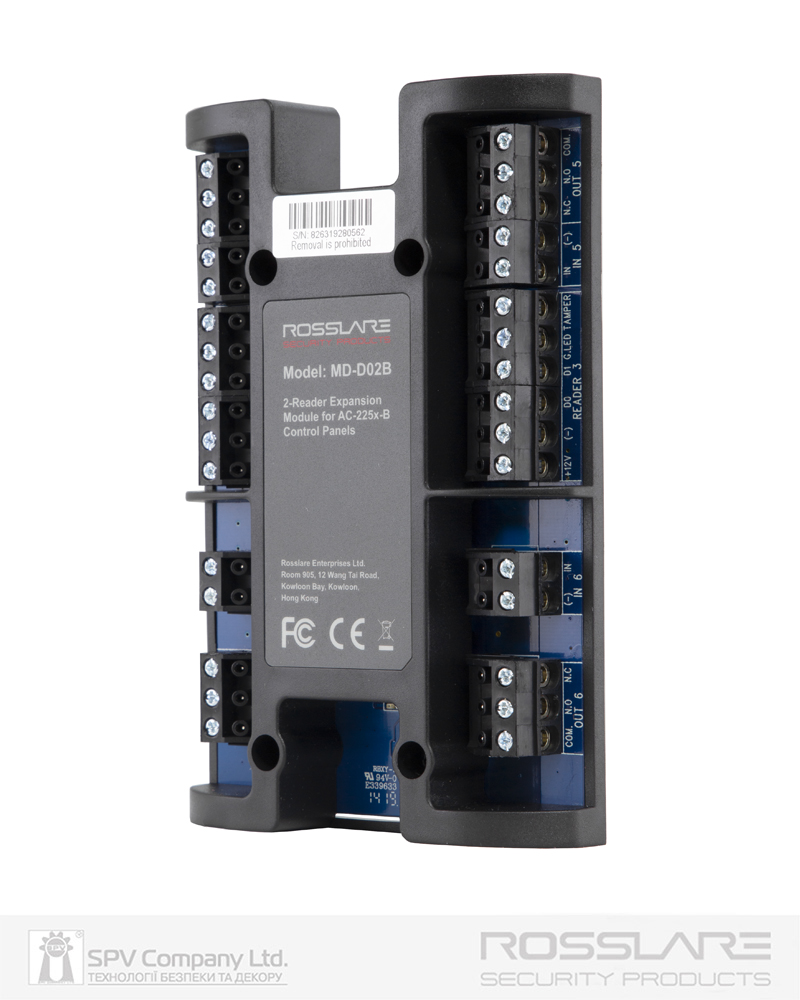

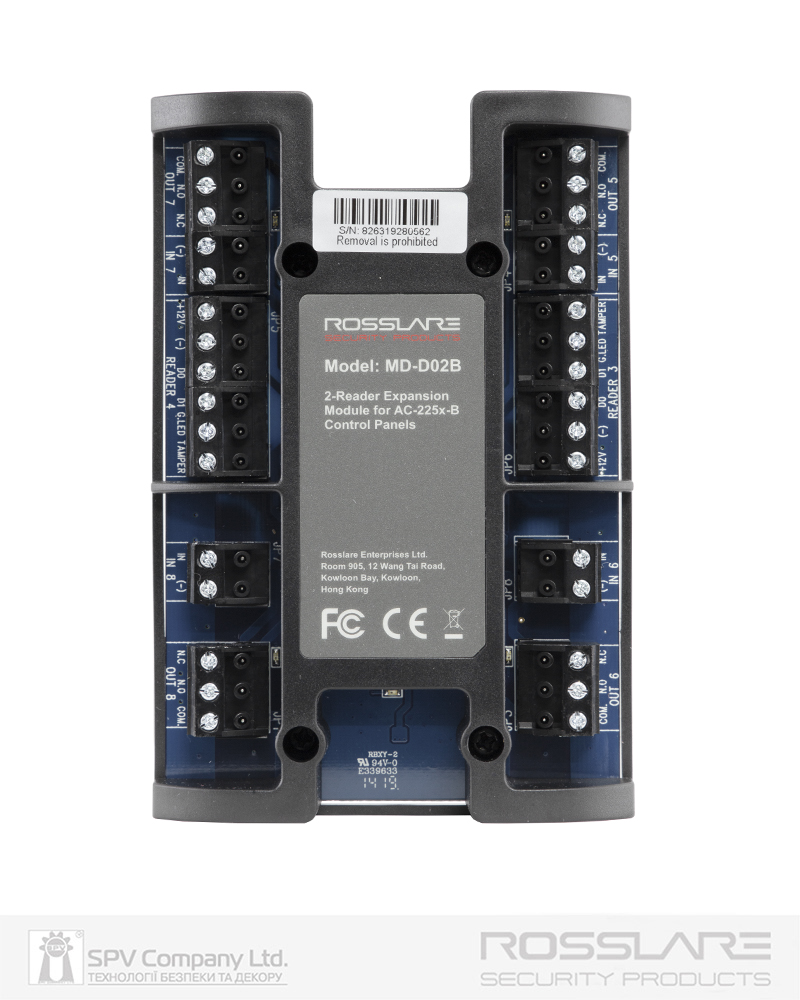

Плата розширення ROSSLARE MD-D02B до AC-225B/AC-225IP-B

MD-D02B - це додаткова плата розширення для використання з мережевими контролерами управління доступом AC-225x-B компанії Rosslare.
Плата розширення додає 2 (два) додаткові порти зчитувачів Wiegand (підтримує клавіатури, RFID та біометричні), 4 (чотири) релейних виходи (5 A 30 V NO / NC Form-C) та 4 (чотири) контрольовані входи на панель управління доступом.
Як результат, контролер AC-225x-B з платою розширення MD-D02B може підтримувати чотири зчитувачі та керувати доступом чотирьох дверей на вхід або двома дверима на вхід та вихід.
Підключити можна будь-яку клавіатуру, зчітувач карток або біометричний зчитувач, що підтримує формати передачі Wiegand або Clock & Data.

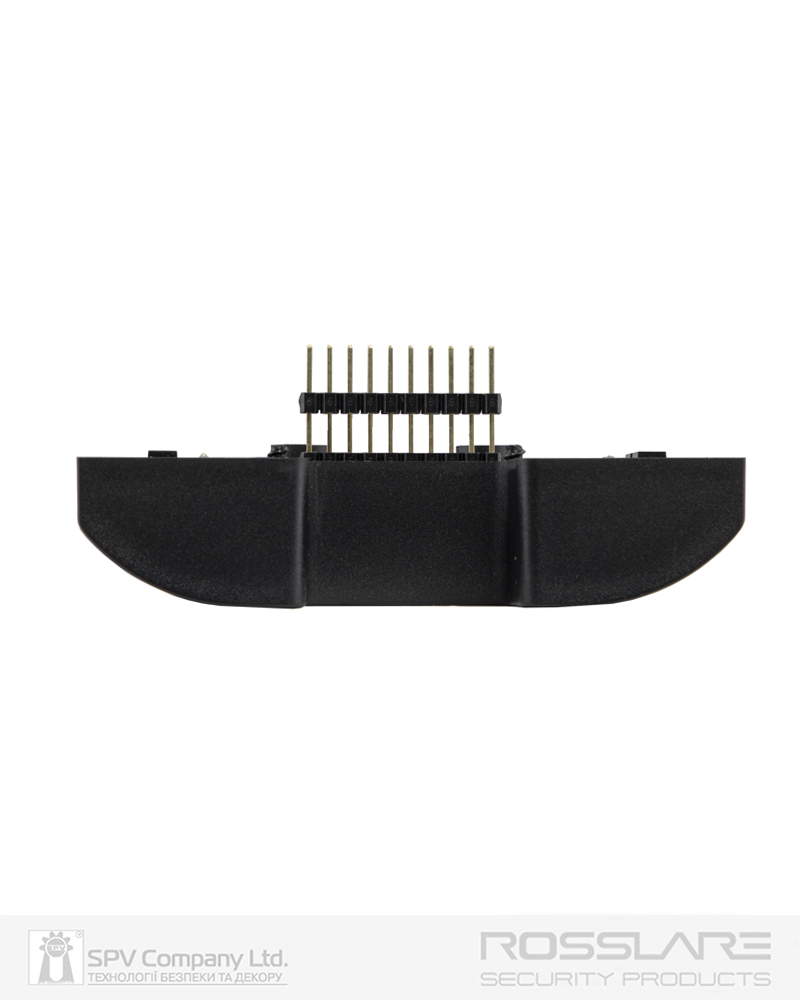

Швидко встановлюється безпосередньо до спеціального роз’єму контролера
Контролер має повний контроль над додатковими зчитувачами, входами та виходами плати розширення MD-D02B.
Контрольовані входи та вихідні реле налаштовуються за допомогою програмного забезпечення контролю доступу, такого як Rosslare AxTraxNG™ (безкоштовно до 256 зчітувачів в системі).
Програмно також налаштовується формат передачі даних зі зчитувача до контролеру та топологію вхідного з'єднання.

Кожен електрічний вхід може мати чотири стани - нормально розімкнений, нормально замкнутий, нормально розімкнений і контрольований 1-м або 2-ма резисторами, та нормально замкнутий, контрольований 1-м або 2-ма резисторами.
Це надає можливість контролювати таки стани моніторінгу:
Неконтрольовані входи (без резисторів) мають два стани:
 Нормальний (NC/NO)
 Ненормальний (Протилежні)
Контрольовані входи (з 1-м або 2-ма резисторами) мають три стани:
 Нормальний стан
 Ненормальний стан
 Пошкоджений стан
Пошкоджений стан надає інформацію про спробу несанкціонованого доступу через вхідний контур або встановлення несправних апаратних засобів СКД.

Технічні характеристики:
-    Напруга живлення: 12 В постійного струму від контролеру
-    Інтерфейс зі зчитувачами: відповідно до інтерфейсів, яки підтримуються контролером та програмним забезпеченням AxTraxNG™
-    Вихідна напруга для живлення зчитувачів: 12 В постійного струму, максимальний струм споживання зчитувача 300 мА для кожного
-    Вихідні реле:
Кількість реле: 4
Тип реле: SPDT (Form-C (NO/COM/NC))
Максимальні параметри комутації: 5 A @ 30 VDC або 5 A @ 30 VAC
Кількість входів: 4
Максимальні напруга на входах: 5VDC
-    Розміри (ширина х висота х товщина), мм:  75,9 х 100 х 32,5
-    Вага: 0,0982 кг
